Planilha Excel para dosagem de concreto pelo método do módulo de finura - UNIVERSIDAD TECNOLOGICA DE LOS ANDES

24 de março de 2014

Primeiro quero esclarecer que a planilha só leva em consideração a correlação da quantidade de cimento em sacos/m3 (tendo um saco=42.50 Kg) versus dimensão máxima  característica (DMC) do agregado com a finalidade de se obter o Módulo de Finura MF da mistura.

Quero só lembrar que é necessário como em qualquer caso de dosagem se fazer um ou mais traços experimentais.

A tabela abaixo é a que foi considerada na planilha de cálculo de dosagem para um agregado fino e um agregado grosso.

Publico esta para título de informação para quem vem estudando concreto.

Bem interessante é o cálculo da resistência de dosagem, é a seguinte:

Rm = Resistencia promedio:
F'c F'cr
< 210 F'c + 70
210 a 350 F'c + 84
> 350 F'c + 98
 Exemplo:
F'C=
210Kg/cm2




Rm = 294.00
Kg/cm2 (Resistencia promedio requerida)


Rm=210+84=294Kg/cm2

Esta é a tabela utilizada:

MÓDULO DE FINEZA DE  LA COMBINACIÓN DE AGREGADOS
Tamaño máximo nominal del agregado grueso Módulo de fineza de la combinación de agregados que da las mejores condiciones de trabajabilidad para los contenidos de cemento en sacos/m3 indicados
6 7 8 9
3/8 '' 3.96 4.04 4.11 4.19
1/2 '' 4.46 4.54 4.61 4.69
3/4 '' 4.96 5.04 5.11 5.19
1 '' 5.26 5.34 5.41 5.49
1 1/2 '' 5.56 5.64 5.71 5.79
2 '' 5.86 5.94 6.01 6.09
3 '' 6.16 6.24 6.31 6.39
Los valores de la tabla están referidos a agregado grueso de perfil angular y adecuadamente graduado, con un contenido de vacíos del orden del 35 %. Los valores indicados deben incrementarse o disminuirse en 0.1 por cada 5 % de disminución o incremento en el porcentaje de vacíos.

Los valores de la tabla pueden dar mezclas ligeramente sobrearenosas para pavimentos o estructuras ciclópeas. Para condiciones de colocación favorables pueden ser incrementados en 0.2



XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX

A grande contribuição da CP: ENGENHARIA CIVIL - TECNOLÓGICO Universidade dos Andes

A planilha ( DM-20 v2.0.0 ) é usado para o projeto de misturas de concreto para o método de módulo de finura, é projetado para incorporar ao cliente, laboratório, data e local de uma forma simples.


Tem as seguintes características:
  • Não há necessidade de usar a tabela do módulo COMBINAÇÃO finura de Added.
  • PARTÍCULAS TAMANHO ANÁLISE compensação direta e determina o tamanho nominal MÁXIMO E tamanho máximo directamente sem mudar nada.
  • Re-modelagem da estrutura da força de trabalho e correção de erros.
  • Tela Cheia não ser incomodado com as configurações do Excel.
  • Usando modelo mais simples

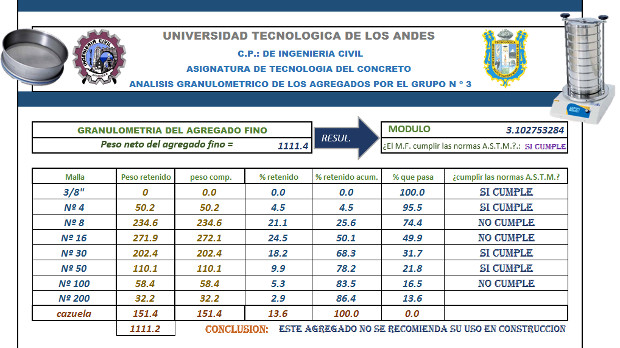

UTEA Concreto 01UTEA Concreto 02

BAIXAR EXCEL
