Planilha Excel para Fundações com explicações

27 de maio de 2014

Microsoft Excel é um programa de planilha ou processamento de um número dos mais populares e amplamente utilizado hoje. Favorecido por muitos círculos como uma operação relativamente fácil com resultados satisfatórios. No âmbito da Engenharia Civil, Excel tem sido um lugar especial para a sua profissão.
Um dos pontos fortes do Excel é a sua língua macro. Certamente não é a partir de uma aplicação do Visual Basic (Visual Basic for Applications) que trabalham com Excel. Macro que, como sabemos, é comumente usado etapas de automação trabalhar em aplicações de escritório. Mas, noutros casos, pode também ser usado para aplicações de computação.Aqui há uma combinação única de planilhas e Visual Basic, que era um monte de proporcionar comodidade para o usuário ao fazer o programa de cálculo Excel.
Bem ... aqui está um dos aplicativos excel é aplicada ao campo da engenharia civil, onde as capacidades do Excel em processamento de texto, números, fórmulas, banco de dados e gráficos serão totalmente utilizados para fazer as palma da planilha de fundação quadrados de design


A1(Dados de Entrada)

G6
(Fundações Esquema Calcular)

G5
(Análise de Cálculo)

G2

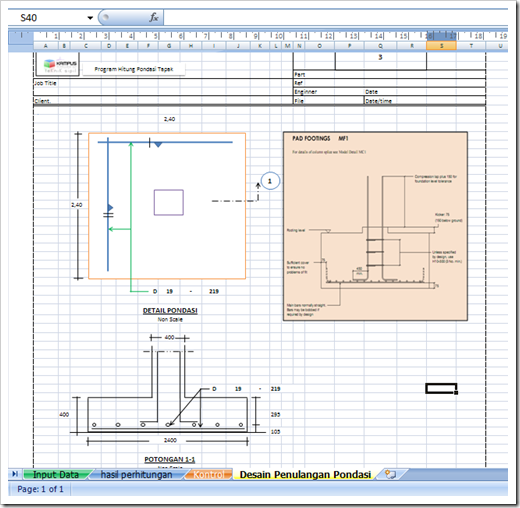

(Reforço de Design)

G4
(Regra 03-2847 Anexo 2002Yang relacionados com SNI)

G7
  (Relatório Resumido de cálculo)

Isolada péTeoria Base (Plano Básico)
Ao conceber a base de palma, os planos de fundação deve cobrir todos os aspectos, a fim de garantir a segurança de acordo com os requisitos, por exemplo, a determinação das dimensões da base incluem o comprimento, largura e espessura da base, em seguida, o número e o espaçamento de reforço para ser instalado na base.
As regras para o planejamento da fundação das palmas das mãos listadas no SNI 03-2847-2002 consulte o capítulo 13:12 e capítulo 17.
Se o meu amigo kampuz lá que não têm tais regulamentos. Por favor, clique aqui para fazer o download SNI 03-2847-2002

O esboço fundação planejando EIA
1. Determinar Dimensões Foundation
A coisa mais importante no planeamento é a base determina o tamanho da dimensão, em que o comprimento, largura e espessura da palma da base deve ser ajustado de tal modo que a tensão que ocorre na base da fundação não exceda a capacidade de carga do subsolo
2. Controle Strong Slide 1 Direction
danos devido a forças de cisalhamento uma direção ocorre em circunstâncias em que a causa rachaduras iniciais inclinados na área de tração do concreto (como um verme) veja a imagem abaixo. Devido à distribuição da carga vertical da coluna (coluna de Pu) encaminhada para a base, em seguida, na parte inferior da base sob tensão. Como um resultado desta tensão, as forças de reacção do solo para reagir sob a forma de vertical para cima (força de cisalhamento) como um resultado da acção do estilo. A combinação de carga vertical coluna Pu (baixo) e tensão de cisalhamento acima do solo dura para que pouco a pouco torna rachadura oblíqua propaga antes de se levantar, de modo a fazer uma imprensa área concreto diminuiu. Bem ... com a cada vez mais diminuir a área de concreto, em seguida, pressione o resultado concreto incapaz de suportar as cargas de cisalhamento estão cutucando / empurrando para cima, bateu o resultado concreto entrará em colapso.

g2
Danos Fundação causada por um caminho de corte é normalmente o caso se o valor da razão entre o valor de um e o valor de d é muito pequeno, e além disso, a qualidade do cimento usado também era pobre, reduzindo deste modo a capacidade de concreto para suportar a carga de compressão

g1
Fissuras Foundation causadas por forças de cisalhamento numa direcção, normalmente ocorre a uma distância de + / -d a partir da face do pilar, onde d é a espessura efectiva podasi
3. Controle Strong Slide 2 Direção (Scroll Pons)
Poderia também chamado soco cisalhamento (punçoamento), que devido a esta força, a fundação foi danificado ao redor do campo, a uma distância menor que d / 2

g3

4. Cálculo Fundação Reforço
Carga que actua sobre a base é uma carga de tensão de reacção do solo, que se move verticalmente para cima devido à acção de uma força vertical descendente (Pu), que é distribuído por colunas. Reforço Foundation é calculado com base no momento máximo ocorre na base do pressuposto de que a fundação é considerada seção coluna bordas placas imprensado.
De acordo com o SNI 03-2847-2002, para uma palma em forma de quadrado de reforço da fundação deve ser distribuído uniformemente em toda a largura da fundação (ver secção 17.4.3)
5. Fundação Controladoria Capability
A fundação da estrutura do edifício sob as colunas de sustentação que carregam os fardos nela (criação) devem ser capazes de suportar a carga axial consignado (PU) da coluna. Assim, a carga de Pu insinuou não pode exceder a capacidade de carga da fundação ( Pup ) é formulado da seguinte forma:
Pu <Pup
Pup = Ø x 0,85 x fc cm x A
Onde:
Pu = força axial coluna consignado ....... (N)
Pup = fundação Capacidade de carga sobrecarregados ....... (N)
fc '= qualidade do concreto implícita ....... (Mpa)
A = área total sobrecarregados ....... (mm2)

Por exemplo, o uso desta planilha, será revista no próximo post.
Teoria básica de retilíneo palma de cálculos de planilha fundamento refere-se ao SNI 03-2487-2002, e passo cálculo do fluxo no fluxograma planejando a fundação está na planilha.
