Na mesma obra apresentada como exemplo no item 12.8.3 - Reforço de bases de tubulões, foi necessária a troca de fundações de uma parte do prédio que se encontrava apoiada em sapatas.
Dante da necessidade de serem implantados vários níveis de subsolos adicionais, tornou-se imperiosa a modificação das fundações rasas para fundações profundas. Em virtude das características coesivas do solo e de sua baixa permeabilidade, Optou-se por tubulões a céu aberto, até porque tais serviços seriam feitos dentro do subsolo já existente na edificação original, com conseqüente limitação de "pé-direito" (
Fig. 12.13).
Como o prédio deveria continuar em funcionamento, foi necessária uma operação de transferência das cargas atuantes para fundações provisórias por tubulões a céu aberto. Transferida a carga do pilar para os tubulòes provisórios através de uma estrutura metálica (
Fig. 12. l4), o pilar foi cortado (
Foto 12.13), a sapata existente demolida com auxílio de explosivos e um tubulão a céu aberto foi executado bem no centro do pilar. O fuste do tubulão foi armado para trabalhar como pilar à medida que fosse sendo efetuada a escavação para implantação dos subsolos. Terminada a execução do novo tubulão, este foi conectado ao pilar original já devidamente reforçado (
Fig. 12.13 e Fotos 12.14 a 12.16). Uma descrição mais de-talhada desta obra pode ser encontrada em Gotlieb (1991).
![Esquema de substituição de sapatas por tubulões Esquema de substituição de sapatas por tubulões](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjUZu1aRmuMC9r_lx9Tv6w_fUAtevjGLouq-7zVOZq2oi5Fzdq9O_1lt2dJg3gqJ10ky559zdJ-6FmUYDFvUtmWY-GGS64FJBI1qpx6u8xjce01DckXJBLsK_sZtMrkCmRuwU3di717D20/s1600/2.gif) |
Fig. 12.13 • Esquema de substituição de sapatas por tubulões |
![Planta dc estrutura metálica para transferência dc carga Planta dc estrutura metálica para transferência dc carga](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiW49v3tDkDiK1IPZZ8Mkbf_H3nOrfZP3s_3HBjM5QmPlF1QLVRVuKNyUxYUpSQiKFsutP7l2VitN-IpPouSPKHHIBAaJbqzWzrUzfs5Ium7OMny1oj6Qrsz8RDmDkV0z37W7XTlvbvn-0/s1600/3.gif) |
Fig. 12. 14a - Planta dc estrutura metálica para
transferência dc carga |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhggF4D_-LYRUNEnxEKRtRTg2pMZHm3Cw_-JhYISeAs3CnfUT48mN4_mhMDIrLHIK3H_M1E9a9Thye5rlOFfqyk46_t6Ds9yVjphJHzohEYRCHGcGz01D3idNpZmtSy8GRAOxvQH6zfhGc/s400/4.gif) |

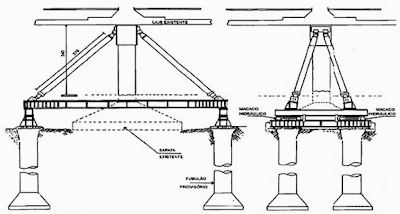

Fig. 12. 14b • Cortes dc estrutura metálica para transferência de carga |
![Ligação do tubulão com pilar Ligação do tubulão com pilar](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgpnrGQUkAvL242PggihhFlHk26rvM75h79yHgVro8WesRWaBGe_TYaChxsvIvJUQ6Y88TD9dVw-asYEFKtEeu3oPafsH_ZbiXKKgzVTznSbATo_9Xm2OND43X1zxQRV6t1wmW1LgRTCKk/s1600/1.jpg) |
Foto 12.14 - Ligação do tubulão com pilar |
![Reforço de fuste de tubulão para tornar pilar Reforço de fuste de tubulão para tornar pilar](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgYO2aJegAkpR40nj_sFhOd5Zr56UloFXQo0sGdBEviGViuI1bvcG8rz3AEWYv4L-pQ4kaIag0gRR4AFJzJPrGnLEZPA1R91mpp6FlUr379ca7u7fzrhvhX1lPR5er4RbWTceg34gWOTUM/s1600/2.jpg) |
Foto 12.15 - Reforço de fuste de tubulão para tornar pilar |
![Escavação após substituição da fundações Escavação após substituição da fundações](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEipq7k59P50p26AEgNYA4gbdMrw9Z4ZG31A4V5Lh9x99fTqS2xaFcPyLRAZKFH6MDljQZR5nGF3EttDBpOaqNo2mzF-jlY3ju8MwcOSzMnps0Vimz44-eOSyTMeOi3BhfLcoy3-TfI4IkA/s1600/3.jpg) |
Foto 12.16 - Escavação após substituição da fundações |
