Calculo armadura do terço superior do colarinho LISO (parte1)

1 de setembro de 2014

Vamos fazer um cálculo de um exemplo com os dados abaixo para se calcular a armaduras do colarinho para paredes Lisas e Rugosas em seu terço superior com os seguintes dados:

1-Geometria:
PILAR
h
m
0.800
b
m
0.400
CÁLICE
hc
m
0.250
hs
m
0.300
hint
m
0.950
bint
m
0.550
hext
m
1.450


2-Solicitações do Pilar:

Nd
tf
           52.20
Md
tf.m
           19.40
Vd
tf
             0.30

Estaremos calculando um colarinho de uma sapata para o pilar 40x80 com o nó 149 de uma obra que estou calculando para Manaus que tem a seguinte imagem:

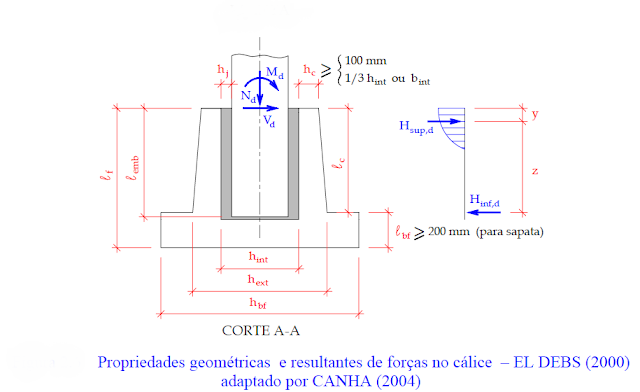

As nomenclaturas são as abaixo:
Primeiro calcularemos o coeficiente de excentricidade:

Md / Nd*h= 19.4/(52.2*0.8)= 0.465

Então conforme a norma NBR9062 terá que ter interpolação porque estamos com o coeficiente entre 0,15 e 2,00:

Coef.
lisa
rugosa
              0.15
         1.50
    1.20
              2.00
         2.00
    1.60
              0.46
         1.59
    1.27
Lembutimento=
      126.80
 101.44

teremos então:
para paredes lisas temos Lemb= 1.30m

para paredes rugosas temos   Lemb=1.10m

Agora vou dividir este trabalho em várias partes:
-primeira etapa de Paredes Lisas
-etapa 2 com Parede Rugosa
-e a etapa 3 com o método Americano em que o pilar é enforcado pelo colarinho.

Eng Ruy Serafim de Teixeira Guerra
