Como Executar as Escadas na Obra

5 de março de 2015



A marcação de escadas na obra deve seguir o projeto, no entanto na maioria  das vezes, na execução da obra muda-se as cotas e com isso cabe ao profissional adaptar a escada as novas medidas. Deixando bem claro que as variações de medidas devem ficar na ordem de centímetros, caso contrário devemos recalcular a escada.

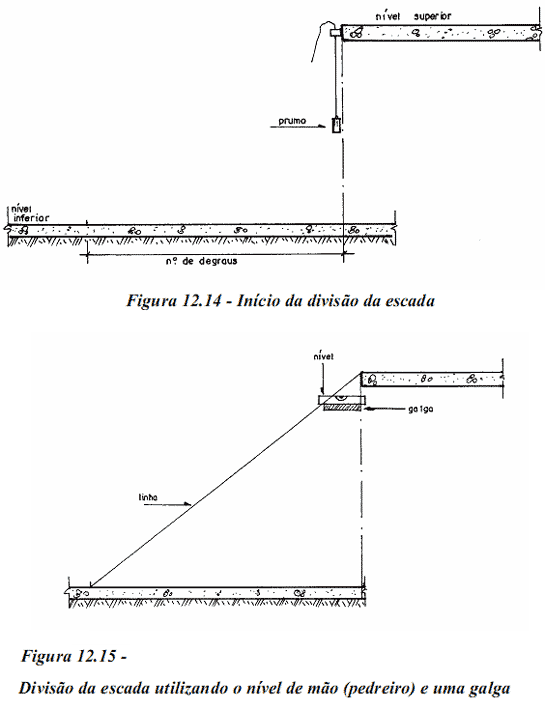

Para marcar a escada na  obra devemos ter um anteparo, que pode ser uma parede (nas escadas enclausuradas) ou mesmo uma tábua (fôrma lateral), onde possamos riscar a escada nas medidas reais. E a fazemos da seguinte forma (Figuras 12.14 e 12.15) :

1º  - Medir na horizontal a somatória do nº de degraus. Ex.: 10 degraus de p=30 cm = 3,00m.(Figura 12.14)
 - Esticar uma linha do nível inferior ao superior. (Figura 12.15)
 - Com o auxílio de um prumo verificar a verticalidade do ponto de chegada (nível superior). (Figura 12.15)
 - Com o auxílio de uma galga com dimensão do piso e um nível de bolha, marca-se a escada


Depois de marcá-la, faremos a forma da mesma maneira das lajes, pontaletada e contraventada, sendo portanto os lances formados por painéis inclinados de tábuas no sentido longitudinal limitadas nas laterais por tábuas pregadas de pé, tábuas em pé também formam os espelhos.(Figura 12.16)

Devemos ter o cuidado, para que as tábuas dos espelhos não deformem na concretagem. Para se evitar, ligam-se aquelas tábuas uma as outras, pela borda superior usando sarrafos longitudinais.


Podemos executar as escadas também com o auxílio da laje pré moldada, quando não temos que vencer grandes alturas e o seu uso for privativo (Figuras 12.17 e 12.18).


OBS: O cimbramento será feito da mesma maneira do executado nas lajes pré-moldadas.  A concretagem das escadas são feitas com concreto estrutural, "seco" e de baixo para cima.
