Galpões Pré-fabricados Industriais (3)

14 de agosto de 2017

Continuando a série de galpões industriais vejamos o  elemento VIGAS que é  utilizado na pré-fabricação sob diversas formas:

-Vigas de coberta
-Vigas para apoio de lajes
-Vigas de contraventamento
-Vigas secundárias
-Vigas terças
-Vigas baldrame
-Vigas calhas
-Vigas gerber

Estas vigas podem ser produzidas em concreto armado ou em concreto protendido. Para grandes vãos se utiliza o concreto protendido chegando até a 40 m ou mais.

Normalmente existe a necessidade na maioria das construções se utilizar cada vez mais grandes vãos livres e também aumentar cada vez mais as modulações dos pórticos. As vigas protendidas nesses casos  veem a realizar este objetivo.

Vale lembrar que sempre é interessante conseguir padronização e repetição de soluções no sentido de se conseguir uma maior economia na construção tornando o projeto exequível.

As maiores vantagens em soluções pré-moldadas são somente obtidas quando no estágio da concepção do projeto e portanto é regra básica: Modular e Padronizar sempre.

1- Vigas  de Coberta

São encontrados várias tipologias para as vigas de coberta:

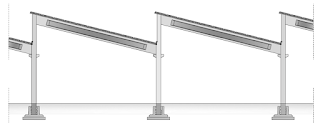

Vigas Tesouras com duas águas, vigas tipo Shed, vigas tesouras treliçadas, vigas tesouras em arco, vigas planas ....

2- Vigas para apoio de Lajes



Estas vigas que chamaremos de vigas de piso podem ter várias formas, vigas I, vigas retangulares, vigas vaso, vigas T, vigas T invertidas, são as mais comumente utilizadas em obras de pré-fabricados de concreto.



Abaixo a geometria de vigas do Manual Munte de Pré-fabricados:



3- Vigas de contraventamento



 Contraventamento é um termo utilizado em construção civil para se referir a um sistema de proteção contra a ação do vento em edificações de grande porte.

Nas construções em concreto, os próprios elementos estruturais, pilares,vigas, lajes e paredes agem como estruturas de contraventamento.


As seções destas vigas são normalmente de seção retangular.

Estas vigas de contraventamento são utilizadas para travar os pilares quando da montagem das vigas de coberta e das vigas terças, evitando no sentido longitudinal carregamentos nos topos dos pilares.

4- Vigas secundárias

Estas vigas secundárias são posicionadas para apoiar as vigas de coberta onde se tiram os pilares, veja abaixo:

Continuo em outra publicação (numero 4)

Eng Ruy Serafim de Teixeira Guerra
